Placa Base

 EVOLUCION DE LA PLACA BASE O MADRE



DEC 31, 1943
EVOLUCION DE LA TARJETA MADRE

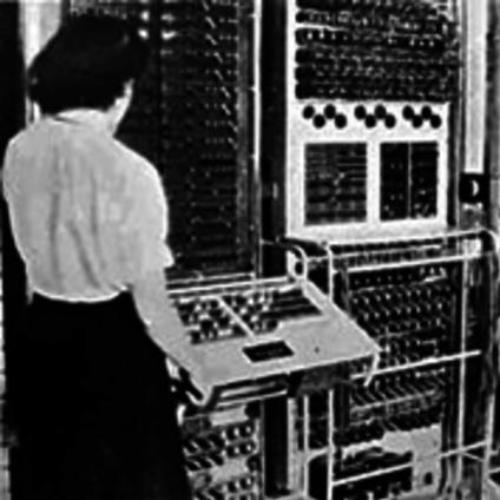

fueron los primeros dispositivos calculadores electrónicos usados por los británicos para leer las comunicaciones cifradas alemanas durante la Segunda Guerra Mundial. Colossus fue uno de los primeros computadores digitales.
Las máquinas Colossus se usaron para descifrar los mensajes cifrados,que se interceptaban de las comunicaciones de la Alemania Nazi, usando la máquina Lorenz SZ40/42.



APR 12, 1975
La primera computadora en una tarjeta que llegó al mercado fue la MITS Altair 8800

fue un microordenador, basado en la CPU Intel 8080. contaba con una tarjeta base para incorporar el procesador, la RAM y su circuitería de soporte, en un transporte de datos S-100. Hoy en día, la Altair es ampliamente reconocida como la chispa que condujo a la revolución del computador personal durante los años siguientes: El bus de computador diseñado para la Altair se convirtió en un estándar de facto conocido como el bus S-100.


JUN 27, 1975
la Mycron 1

se fabrica la primera microcomputadora "de tarjeta única" en Oslo, Noruega en una empresa llamada Norsk Data Industri. Contaba con un microprocesador Intel 8080 y utilizaba el sistema operativo MYCROP, creado por la misma empresa.



OCT 19, 1976
KIM-1 Keyboard Input Monitor (Monitor de Entrada de Teclado)

  • *CPU: MCS6502
  • *2x PIO MCS6530 1024 x 8 ROM, un 64 x 8 RAM, 2x puertos de entrada/salida de propósito general de 8 bits con temporizador de intervalos programable
  • *8x 6102 de SRAM de 1024 x 1 (1152 bytes)
  • *6x visualizadores de siete segmentos LEDs
  • *Teclado numérico de 24 teclas tipo calculadora
  • *2x puertos serie
  • *Terminal Interface Monitor (TIM), que maneja el arranque (informática), el teclado numérico, los dígitos de 7 segmentos LED y la cinta de casete.


MAR 8, 1983

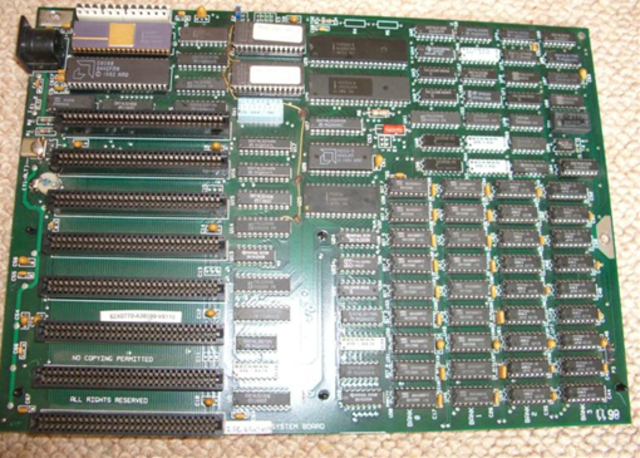

XT eXtendedTechnology (Tecnología eXtendida).

  • Estaba basado esencialmente en la misma arquitectura que el PC original; *128KB de memoria RAM.
  • *una disquetera 5 1/4" de doble cara, doble densidad, de 360KB de tamaño completo.
  • *un disco duro Seagate de 10MB Seagate ST-412.
  • *un adaptador asíncrono serial (RS 232).
  • *una fuente de alimentación de 130W .
  • *La placa base tenía ocho ranuras de expansión ISA de 8 bits, y al igual que el IBM PC, un microprocesador Intel 8088 corriendo a 4,77 MHz y un zócalo para coprocesador matemático Intel 8087.3


AUG 1, 1984

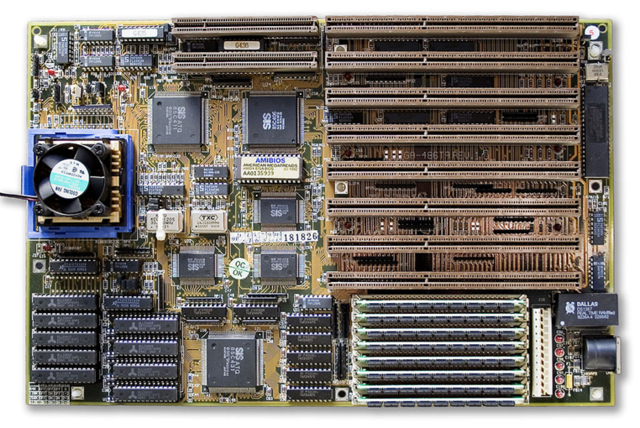

AT  (Advanced Technology)

Es un formato de placa base de gran tamaño, caracteristica que dificultaba introducir nunidades de disco, y manjaba 2 conectoresde la fuente a la tarjeta madre indicados por los cables negros, quienes inducian a un posible error de conexion.

OCT 19, 1995
 ATX  (Advanced Technology Extended)

  • *Integración de los puertos E/S en la propia placa base.
  • *La rotación de 90º de los formatos anteriores.
  • *Tiene mejor refrigeración, dado que el procesador está en paralelo con los slots de memoria, cerca de la toma de aire de la fuente de alimentación, a diferencia de los slots AGP, PCI y PCI-e.
  • *Reduce costes de fabricación y mantenimiento.
  • *tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos .



AUG 10, 2001

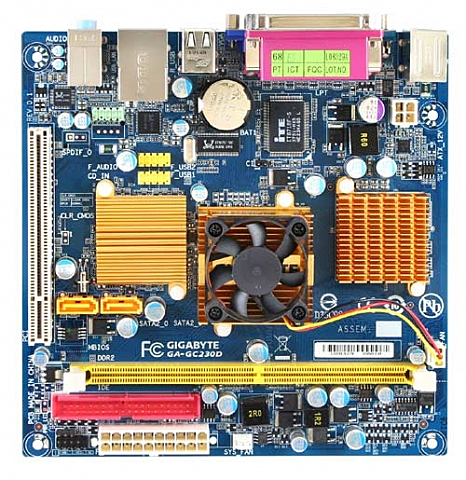

ITX (Integrated Technology eXtended): Mini-ITX

  •  *tan sólo 170 mm x 170 mm.
  • *compatibles con la ATX.
  • *solamente disponen de una ranura de expansión PCI y una ranura para un módulo de memoria.
  • *son generalmente refrigeradas, a causa de su arquitectura de bajo consumo (ruidoso).
  • *son ideales para su uso como HTPC.
  • *integran todos los periféricos habituales: red, gráficos, conexión a la televisión, sonido 5.1, aceleración MPEG, USB, Firewire, etc.


AUG 20, 2004

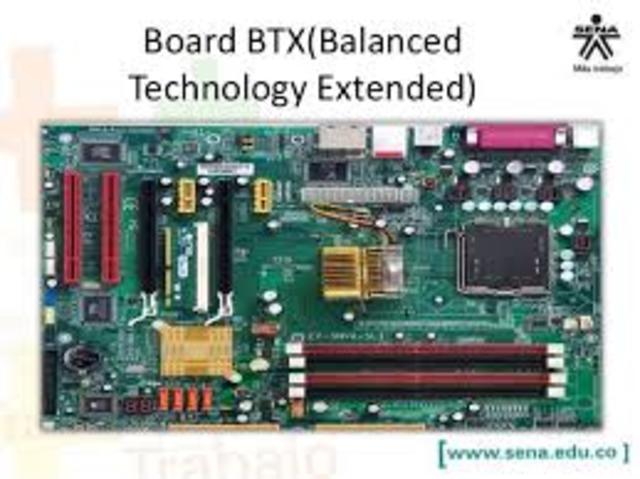

BTX (Balanced Technology Extended)

  • *fue diseñada para ofrecer un mejor enfriamiento y mayor flujo de aire dentro de los gabinetes de las computadoras.
  •  prácticamente incompatible con el ATX.
  • *Las CPUs y las tarjetas gráficas consumen cada vez más y más potencia.
  • *tuvo muy poca aceptación por parte de fabricantes.
  • *emplearán PCI Express para el sistema gráfico.



MAY 15, 2007

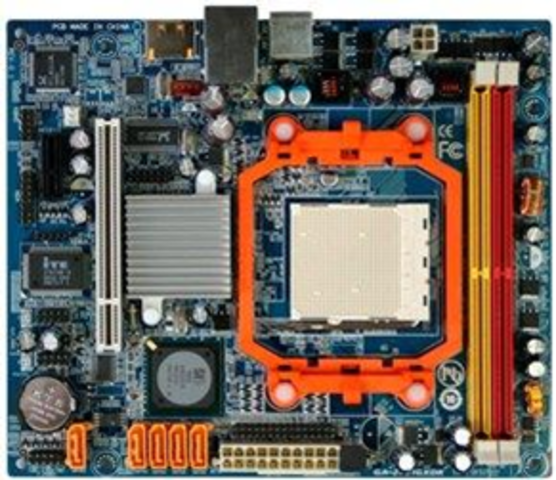

DTX

*eran destinadas a las PC de pequeño formato. (especialmente para HTPCs).
*es un estándar abierto, y es compatible con ATXcasos de factor de forma.
*2 ranuras de expansión en una placa base DTX.
 *contienen uno PCI Express ranura y unoPCI slot.




APR 1, 2015
ACTUALES MOTHERBOAR (GA-X99-Gaming G1 WIF)

  •  Nueva Intel ® procesador Core ™ i7 Extreme Edition.
  • *4 Canal DDR4,8 DIMM.
  • *4-Way Gráficos con prima PCIe Carril.
  • *Tecnología M.2 dual con WIFI a bordo y la tarjeta SSD.
  • *chapado en oro para el zócalo de la CPU, módulos DIMM de memoria y ranuras PCIe.
  • *procesador de audio de cuatro núcleos Creative Sound Core3D.
  • *Puertos USB Dual DAC-UP.
  • *GIGABYTE DualBIOS ™ UEFI con puerto USB Q-Flash Plus.
